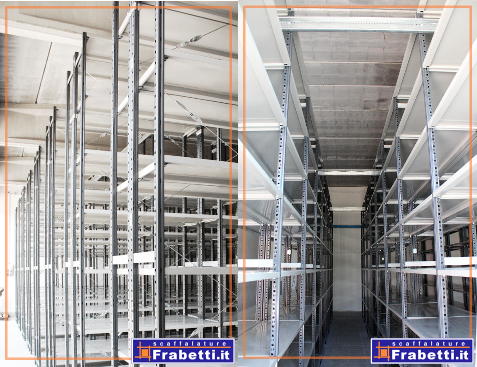

Scaffalatura a piani in zona sismica, realizzata presso l'archivio storico comunale di San Felice sul Panaro - Modena - estate 2014
La legge 122 del 01/08/12 riguarda tutta la provincia di Modena.

Scaffalatura a ripiani agganciati, realizzata in zona sismica a San Felice sul Panaro, Modena, presso l'archivio storico comunale, nel 2014.

Il progetto prevedeva nove file di scaffali aventi sei livelli di carico in altezza, oltre al piano di chiusura superiore (portante anch'esso), per un totale di 1300 metri lineari di appoggio su scaffalatura (circa 8000 faldoni).

Planimetria di progetto di impianto di scaffalatura a ripiani antisismica, a San Felice sul Panaro, Modena.

Progetto di scaffalatura a ripiani in zona sismica, archivio storico comunale di San Felice sul Panaro, Modena.

Lo scaffale è stato progettato in considerazione del potenziale sismico risultante dalle tabelle ministeriali:
  • gli elementi costitutivi della scaffalatura sono stati dimensionati opportunamente ed è stata rafforzata la controventatura verticale
  • le file di scaffali sono state collegate all'estremità superiore, con barre
  • ogni montante dello scaffale è stato attrezzato con piedino in ferro avvitato, con fissaggio a terra tramite tassello.
Particolare del fissaggio a terra di scaffalatura a ripiani in zona sismica, archivio storico comunale di San Felice sul Panaro, Modena.

La foto seguente riguarda il locale dell'archivio prima dell'intervento. La scaffalatura crollata in seguito al terremoto del 2012 è un modello con montanti angolari e ripiani imbullonati. Le foto degli scaffali descrivono un tipico collasso ad effetto domino.

San Felice sul Panaro. Foto scattata prima dell'intervento. Gli scaffali collassato con effetto domino, sono a montanti angolari con piani imbullonati, di produttore sconosciuto. Il nuovo modello con cui sono stati sostituiti utilizza montanti a profilo chiuso, fissati a terra tramite tasselli, controventati e collegati tra loro, e sono stati studiati per offire resistenza al sisma.


Luogo di installazione: San Felice sul Panaro (Modena)
